ENGOBES

Se llaman comúnmente "engobes" a los vidrios que incluyen una cantidad considerable de arcilla en sus recetas. Pueden ser secos, mates, satinados o brillantes. En términos generales se dice que para que un vidrio se denomine engobe debe de contener en su receta al rededor de un 50% de arcilla.

De acuerdo a la teoría del vidrio, todas las arcillas son susceptibles de convertirse en vidrios puesto que una parte esencial de la composición de las arcillas es el Sílice.

Los engobes utilizados a baja temperatura, es decir, por debajo de su temperatura de fusión (antes de convertirse en vidrios propiamente dicho) han sido de uso muy común como decoración en la mayoría de las culturas antiguas del planeta.
En el Perú precolombino, el uso del engobe y la técnica del bruñido llegaron a un gran refinamiento que se puede apreciar sobre todo en las culturas Nazca y Moche.

Los engobes a continuación fueron quemados a 1240°C en horno eléctrico.

FÓRMULA UNITARIA

EN1

Na2O: 0.042 Al2O3: 0.488 SiO2: 2.658
K2O: 0.113 Fe203: 0.009 TiO2: 0.026
MgO: 0.161
CaO: 0.684

Ratio: Si - Al: 5.44
Coef. de exp: 7.17
P X C: 15.08

FÓRMULA UNITARIA

EN2

Na2O: 0.040 Al2O3: 0.394 SiO2: 2.559
K2O: 0.128 Fe203: 0.037 TiO2: 0.012
MgO: 0.174
CaO: 0.658

Ratio: Si - Al: 6.49
Coef. de exp: 7.28
P X C: 12.90

FÓRMULA UNITARIA

EN3

Na2O: 0.042 Al2O3: 0.507 SiO2: 2.654
K2O: 0.109 Fe203: 0.008 TiO2: 0.022
MgO: 0.159
CaO: 0.690

Ratio: Si - Al: 5.23
Coef. de exp: 7.13
P X C: 15.35

FÓRMULA UNITARIA

EN4

Na2O: 0.039 Al2O3: 0.358 SiO2: 2.500
K2O: 0.132 Fe203: 0.052 TiO2: 0.001
MgO: 0.179
CaO: 0.650

Ratio: Si - Al: 6.98
Coef. de exp: 7.30
P X C: 11.87

FÓRMULA UNITARIA

EN5

Na2O: 0.038 Al2O3: 0.309 SiO2: 2.469
K2O: 0.141 Fe203: 0.062 TiO2: 0.000
MgO: 0.186
CaO: 0.635

Ratio: Si - Al: 8.00
Coef. de exp: 7.38
P X C: 10.72

FÓRMULA UNITARIA

EN6

Na2O: 0.037 Al2O3: 0.364 SiO2: 2.353
K2O: 0.118 Fe203: 0.034 TiO2: 0.011
MgO: 0.103
CaO: 0.308
ZnO: 0.434

Ratio: Si - Al: 6.46
Coef. de exp: 7.13
P X C: 7.54

FÓRMULA UNITARIA

EN7

Na2O: 0.038 Al2O3: 0.450 SiO2: 2.434
K2O: 0.104 Fe203: 0.008 TiO2: 0.024
MgO: 0.087
CaO: 0.315
ZnO: 0.455

Ratio: Si - Al: 5.41
Coef. de exp: 7.03
P X C: 9.72

FÓRMULA UNITARIA

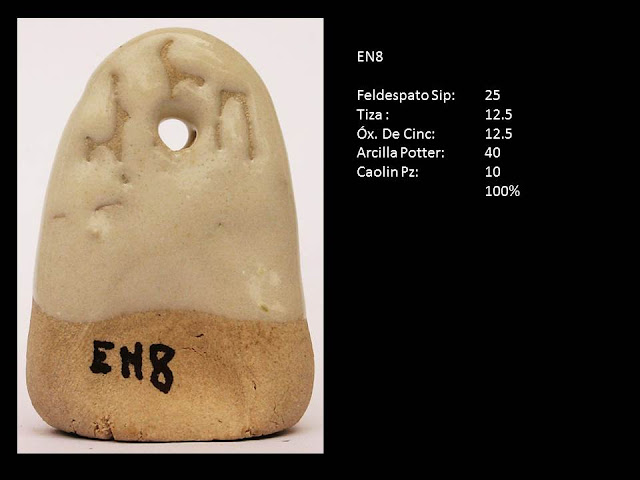

EN8

Na2O: 0.039 Al2O3: 0.467 SiO2: 2.429
K2O: 0.100 Fe203: 0.007 TiO2: 0.020
MgO: 0.085
CaO: 0.318
ZnO: 0.458

Ratio: Si - Al: 5.20
Coef. de exp: 6.99
P X C: 9.99

FÓRMULA UNITARIA

EN9

Li2O: 0.352
Na2O: 0.027 Al2O3: 0.272 SiO2: 1.499
K2O: 0.070 Fe203: 0.005 TiO2: 0.014
MgO: 0.050
CaO: 0.179
ZnO: 0.323

Ratio: Si - Al: 5.50
Coef. de exp: 7.14
P X C: 15.28

FÓRMULA UNITARIA

EN10
Li2O: 0.393
Na2O: 0.030 Al2O3: 0.336 SiO2: 1.788
K2O: 0.079 Fe203: 0.005 TiO2: 0.016
MgO: 0.037
CaO: 0.100
ZnO: 0.361

Ratio: Si - Al: 5.32
Coef. de exp: 6.81
P X C: 13.70

FÓRMULA UNITARIA

EN11
Li2O: 0.292
Na2O: 0.042 Al2O3: 0.412 SiO2: 2.226
K2O: 0.106 Fe203: 0.006 TiO2: 0.018
MgO: 0.043
CaO: 0.116
ZnO: 0.402

Ratio: Si - Al: 5.40
Coef. de exp: 6.86
P X C: 11.00

FÓRMULA UNITARIA

EN12
Li2O: 0.303
Na2O: 0.044 Al2O3: 0.436 SiO2: 2.346
K2O: 0.110 Fe203: 0.006 TiO2: 0.019
MgO: 0.049
CaO: 0.145
ZnO: 0.348

Ratio: Si - Al: 5.38
Coef. de exp: 6.82
P X C: 11.55

Misma Receta Dos Temperaturas

1250°C 1240°C

EN3a

Na2O: 0.049 Al2O3: 0.489 SiO2: 2.611
K2O: 0.121 Fe203: 0.007 TiO2: 0.019
MgO: 0.053
CaO: 0.677

Ratio: Si - Al: 5.34
Coef. de exp: 7.29
P X C: 14.92

EN3b

Na2O: 0.056 Al2O3: 0.471 SiO2: 2.569
K2O: 0.132 Fe203: 0.006 TiO2: 0.016
MgO: 0.147
CaO: 0.664

Ratio: Si - Al: 5.46
Coef. de exp: 7.46
P X C: 14.48

* La cantidad de Arcilla Potter es de 25% y no 30% como en la foto.
EN3c

Na2O: 0.055 Al2O3: 0.358 SiO2: 2.065
K2O: 0.124 Fe203: 0.004 TiO2: 0.011
MgO: 0.144
CaO: 0.677

Ratio: Si - Al: 5.77
Coef. de exp: 7.96
P X C: 15.62

* 2 Errores: Feldespato Sip: 40% y Caolin Pz: 5%.

Na2O: 0.063 Al2O3: 0.445 SiO2: 2.531
K2O: 0.145 Fe203: 0.006 TiO2: 0.015
MgO: 0.143
CaO: 0.649

Ratio: Si - Al: 5.69
Coef. de exp: 7.64
P X C: 13.91

VIDRIOS CON ALGAS MARINAS

Estas muestras fueron realizadas por Elizabeth Vázquez, Pilar de Romaña y Eder Salas en el taller "Polen" de Barranco. Las algas se recolectaron en playas de la Costa Verde de Lima y también se recolectaron algunas muestras de tierras y ocres en los cerros de la "Herradura".

Muestras recogidas en la playa "Herradura"

Las algas recolectadas se dejaron secar y se quemaron en una parrilla para obtener ceniza que
se utilizó posteriormente en las pruebas.

Las pruebas fueron quemadas a 1240°C en horno eléctrico.

1) Arcilla Potter: 50%
Cenizas de Algas: 50%

2) Arcilla Potter: 60%
Ceniza Alga : 40%

3) Arcilla Potter: 20%
Cuarzo: 30%
Algas: 50%

4) Arcilla Potter: 20%
Feldespato Sip: 30%
Arcilla Potter: 20%

5) Arcilla Potter: 20%
Algas: 50%
Caolin Pz: 30%

6) Tierra Herradura: 50%
Algas Marinas: 50%

7) Tierra Herradura: 60%
Algas Marinas: 40%

8) Tierra Herradura: 20%
Algas marinas: 50%
Feldespato Sip: 30%

9) Tierra Herradura: 20%
Algas Marinas: 50%
Feldespato Sip: 30%

10) Tierra Herradura: 20%
Algas marinas: 50%
Caolin PZ: 30%

11) Algas Marinas: 50%
Feldespato Sip: 50%

12) Algas marinas: 40%
Feldespato Sip: 60%

13) Algas marinas: 50%
Feldespato Yurac: 50%

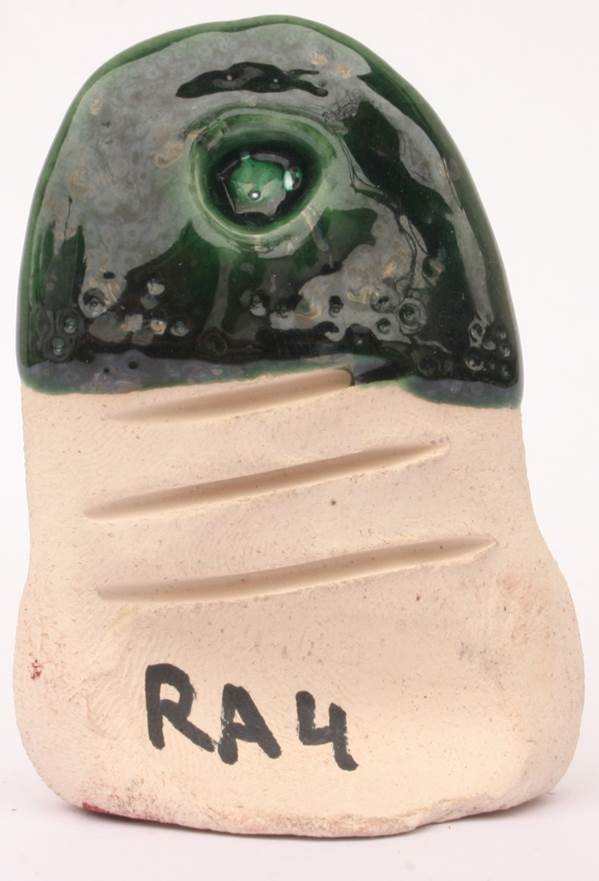

RAKU 1060°C

Los siguientes vidrios fueron quemados en rakú a 1060°C
La frita que se utilizó es de la empresa italiana Colorrubia, codificada bajo MTP 621 y se puede comprar en Makikuna (ver Proveedores).
Según la ficha técnica que nos han proporcionado, esta frita contiene los siguientes fundentes:
- Sodio
- Potasio
- Calcio
- Plomo
- Boro
No nos han proporcionado los porcentajes del análisis químico y tampoco figuran en internet. Por este motivo no podemos publicar la fórmula unitaria.
El proceso resumido se puede ver en el video publicado en la página FB "vidrios cerámicos y más". Se muestran las fotos de la prueba en una quema "normal" y en Raku

RA1

MTP 621: 100%
Ox. de Circonio: 5%

Quema normal Raku
