VIDRIOS ROJOS

ROJOS DE HIERRO PARA HORNO ELÉCTRICO

Se pueden obtener rojos de hierro en horno eléctrico respetando ciertas condiciones.
A parte de los fundentes que se utilicen en la fórmula, uno de los puntos más importantes es el enfriamiento del horno.
Gran parte de los hornos eléctricos de marcas confiables que se venden actualmente cuentan con un sistema de programación de rampas, es decir que se que se pueden programar diferentes velocidades de subida y de bajada de temperatura en general.
Hemos publicado una sección de rampas en dónde se pueden encontrar las rampas que hemos utilizado para la obtención de rojos.
Los rojos de hierro se obtienen básicamente a través de la formación de cristales durante el enfriamiento aunque ciertos autores afirman que se pueden obtener a través de un enfriamiento rápido.

El fosfato de Calcio y el boro son fundentes comúnmente utilizados en la obtención de rojos de hierro. La información que se puede encontrar en internet sobre el proceso de formulación, aplicación y cocción de los rojos de hierro es muchas veces contradictoria. Esto significa simplemente que hay gente investigando y publicando y que estamos aun en un nivel especulativo en el tema.

En la web: digitalfire.com (actualmente en remodelación) se puede encontrar bastante información.

Hemos usado 3 rampas diferentes para cada formulación:

Rampa 1

    - 1240°C  en 8 horas
    - Enfriar a 980°C en 3horas
    - Enfriar a 700°C en 4horas 30min.
      FIN


    Rampa 2

    - 1240°C en 8 horas
    - 1240°C durante 20 minutos
    - 1000°C en 3 horas
    -   700°C en 9 horas
       FIN


    Rampa 3
    - 1240°C en 8 horas
    - 1240°C durante 20 minutos
    - 1000°C en 5 horas
    -   700°C en 11horas
       FIN

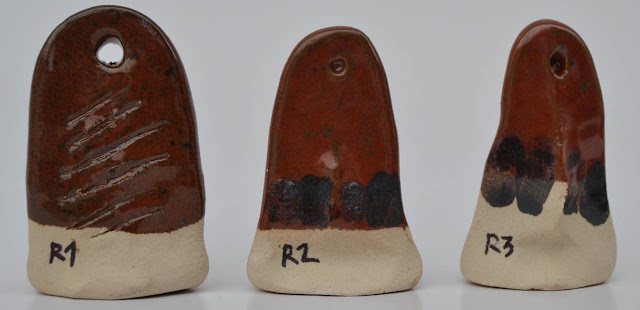

  R18 A

Cada rampa corresponde respectivamente a cada letra R:
Rampa 1: "R1"
Rampa 2: "R2"
Rampa 3: "R3"
En las pruebas se ha añadido óxido de hierro rojo a pincel en la parte inferior sobre cubierta.


 R18A                                                             Fórmula unitaria

Fosfato de Calcio:         15.3                   Li2O: 0.115           Al2O3: 0.344              SiO2: 2.517
Carbonato de Litio:         3.1                  Na2O: 0.071                                           P2O5: 0.127
Talco Blanco:                19.3                   K2O: 0.141
Feldespato Sip:             47.8                   MgO: 0.224
Bentonita PRF:               2.0                    CaO: 0.448
Kaolin PZ:                      0.3
Cuarzo cerámico:          11.2
Tiza Cisne:                     1.0

Óxido de hierro rojo:     11.7%

Si : Al             7.32
Coef. Exp:      6.69
P X C:            3.99




R14

    R14                                                        Fórmula Unitaria
Fosfato de Calcio:         12.4                              LiO2:  0.119        Al2O3: 0.344         SiO2: 2.839
Carbonato de Litio:         2.7                             Na2O:  0.068        Fe2O3: 0.199        P2O5: 0.122
Talco Blanco:                17.0                               K2O:  0.140
Feldespato Sip:             40.3                               MgO:  0.232
Kaolin PZ:                      0.7                               CaO:   0.440
Cuarzo cerámico:          16.0
Tiza Cisne:                     1.2
Óxido de hierro rojo:      9.7


Si:Al:          8.24
Coef. Exp:   7.05
P X C:         3.76



R 35

 R35                                                                   Fórmula Unitaria
Fosfato de Calcio:         13.8                              LiO2:  0.120        Al2O3: 0.240         SiO2: 2.103
Carbonato de Litio:         3.6                             Na2O:  0.125                                   P2O5: 0.102
Talco Blanco:                28.2                              K2O:  0.044
Feldespato Sip:             16.6                              MgO:  0.297
Kaolin PZ:                      3.5                               CaO:  0.415
Cuarzo cerámico:          23.9
Tiza Cisne:                     3.5
Bicarbonato de Sodio:    7.0

Óxide Hierro rojo:         15%


Si:Al:          8.76
Coef. Exp:  6.49
P X C:       10.71



R 14B

R14B

Fosfato de Calcio:         13.7                              LiO2:  0.120        Al2O3: 0.240         SiO2: 2.103
Carbonato de Litio:         3.0                             Na2O:  0.125                                    P2O5: 0.102
Talco Blanco:                18.8                               K2O:  0.044
Feldespato Sip:             44.6                               MgO:  0.297
Kaolin PZ:                      0.8                                CaO:  0.415
Cuarzo cerámico:          17.7
Tiza Cisne:                     1.3
  Óxide Hierro rojo:         8%


Si:Al:          8.24
Coef. Exp:  6.45

P X C:        3.95

R35A

R35A

                                                                             Fórmula unitaria

Fosfato de Calcio:         12.6                   Li2O: 0.121           Al2O3: 0.351             SiO2: 3.010
Carbonato de Litio:         2.9                  Na2O: 0.074                                          P2O5: 0.117
Talco Blanco:                18.2                   K2O: 0.119
Feldespato Sip:             35.9                   MgO: 0.241
Bentonita PRF:                2.0                   CaO: 0.446
Kaolin PZ:                       5.6
Cuarzo cerámico:           21.8
Tiza Cisne:                      2.1

Óxido de hierro rojo:     10%

Si : Al             8.57
Coef. Exp:      6.23
P X C:            5.30

R14C

R14C

Fosfato de Calcio:         13.7                   Li2O: 0.120           Al2O3: 0.345             SiO2: 2.843
Carbonato de Litio:         3.0                  Na2O: 0.069                                          P2O5: 0.122
Talco Blanco:                18.8                    K2O: 0.141
Feldespato Sip:             44.6                   MgO: 0.232
 Kaolin PZ:                      0.8                   CaO: 0.439
Cuarzo cerámico:           17.7
Tiza Cisne:                      1.3

Óxido de hierro rojo:     11%

Si : Al             8.24
Coef. Exp:      6.25
P X C:            3.95


R35B

R35B

                                                                            Fórmula unitaria

Fosfato de Calcio:         12.6                   Li2O: 0.121           Al2O3: 0.351             SiO2: 3.010
Carbonato de Litio:         2.9                  Na2O: 0.074                                          P2O5: 0.117
Talco Blanco:                18.2                   K2O: 0.119
Feldespato Sip:             35.9                   MgO: 0.241
 Kaolin PZ:                     5.6                   CaO: 0.446
Cuarzo cerámico:           21.8
Tiza Cisne:                      2.1
Bicarbonato de Calcio:   0.9

Óxido de hierro rojo:     13%

Si : Al             8.57
Coef. Exp:      6.23
P X C:            5.30

VIDRIOS ROSADOS

RS 1                                                  Formula Unitaria

Feldespato Yurac:    28            Na2O: 0.040        Al2O3: 0.166     SiO2:  1.952
Cuarzo Ceram.:        20             K2O: 0.035
Caolin PZ:                12            MgO: 0.297
Tiza Cisne:               20            CaO: 0.627
Dolomita Blanca:      18
Óxido de Estaño:        2

Óxido de Estaño:     5%
Óxidso de Cromo:   0.5%

Si:Al:        11.76
Coef. Exp:   6.09
P X C:        10.23







RS 13                                        Fórmula Unitaria
Feldespato Yurac: 21          Na2O: 0.155        Al2O3: 0.201      SiO2: 2.970
Bicarb. de Sodio:    6           K2O: 0.037        B2O3: 0.145
Tiza Cisne:            24.4        MgO: 0.140
Caolín PZ:             12.8        CaO: 0.669
Ácido Bórico:          3.8
Cuarzo Cerámico:   32.1

Óxido de Estaño:   7.5%
Óxido de Cromo:    0.2%


Si:Al:         14.77
Coef. Exp:   6.95
P X C:        16.56








RS 16                                               Fórmula Unitaria
                                              Na2O: 0.109          Al2O3: 0.196              SiO2: 2.484
Feldespato Yurac: 16.2             K2O: 0.026           B2O3: 0.188
Bicarb. de Sodio:    4.6            MgO: 0.155
Tiza Cisne:            28.4            CaO:  0.710
Talco Blanco:          0.8
Caolin PZ:             16.2
 Äcido Bórico:         5.4
Cuarzo Cerámico:  28.4

Óxido de Estaño:     5%
Óxido de Cromo:     0.1%


Si:Al:            12.65
Coef. Exp.:     6.90
P X C:           18.08












RS 4a                                                     Fórmula Unitaria
Feldespato Sip:     29.8             Na2O: 0.095      Al2O3: 0.278      SiO2: 2.408
Bicarb. de Sodio:    2.9              K2O: 0.093       B2O3: 0.164
Tiza Cisne:            26.8              MgO: 0.143
Talco Blanco:          0.7              CaO: 0.668
Caolín PZ:             16.5
ÁcidoBórico:           4.7
Cuarzo Cerámico:  18.5

Óxido de Estaño: 5%
Óxido de Cromo: 0.2%

Si:Al:            8.65
Coef. Exp.:   7.41
P X C:         16.07






MO 1A                                                       Fórmula Unitaria
Tiza Cisne:               27.9            Na2O: 0.109           Al2O3: 0.196        SiO2: 2.470
Talco Blanco:             1.3              K2O: 0.028            B2O3: 0.232
Feldespato Yurac:    16.9             MgO: 0.160
Bicarb. de Sodio:       4.5               CaO: 0.703
Ácido Bórico:             6.6
Caolín PZ:                 15.2
Cuarzo Ceramico:    27.5

Óxido de Estaño:      5%
Óxido  de Cromo:  0.2%


Si:Al:       12.60
Coef. Exp: 6.86
P X C:      17.95

MO17 A                                                    Fórmula Uniaria
Feldespato Yurac:   14                     Na2O: 0.104        Al2O3: 0.239         SiO2: 2.630
Bicarb. de Sodio:      4.2                    K2O: 0.025         B2O3: 0.230
Tiza Cisne:               27.1                  MgO: 0.149
Caolín PZ:                21.6                   CaO: 0.722
Ácido Bórico:            6.2
Carzo Ceramico:     26.9

Óxido de Estaño:    5%
Óxiso de Cromo:  0.2%


Si:Al:       10.98
Coef. Exp: 6.71
P X C:       17.94

VIDRIOS GRISES

RS 3                                                          Fórmula Unitaria
Feldespato Yurac: 18.4                Na2O: 0.139       Al2O3: 0.316         SiO2: 3.290
Tiza Cisne:            22.6                 K2O: 0.036        B2O3: 0.088
Bicarb de Sodio:     4.8                 MgO: 0.144
Caolín PZ:            24.4                  CaO: 0.681
Ácido Bórico:         2.1
Cuarzo Cerám:     27.7

Óxido de Estaño:  3.8%
Óxido de Cromo:  0.2%


Si:Al:         10.40
Coef. Exp.:  6.66
P X C:        16.06





RS8                                               Fórmula Unitaria
Tiza Cisne:             25.8        Na2O: 0.131     Al2O3: 0.244     SiO2: 2.558
Bicarb. de Sodio:     7.0         K2O: 0.002      B2O3: 0.264
Talco Blanco:           2.2        MgO: 0.171
Kaolin PZ:              27.0        CaO  0.695
Ácido Bórico:           7.0
Cuarzo Cerámico:   31.0

Óxido de Estaño:     5%
Óxido de Cromo:  0.2%


Si:Al:            10.50
Coef. Exp.:     6.65
P X C:           19.65







RS 11                                              Fórmula Unitaria
Feldespato Yurac:    20.8        Li2O: 0.377             Al2O3: 0.149       SiO2: 2.418
Bicarb. de Sodio:      4.4        Na2O: 0.102             B2O3: 0.062
Carb. de Litio:         10.8        K2O: 0.029
Tiza Cisne:               14.6        MgO: 0.136
Talco Blanco:             6.2        CaO: 0.330
Ácido Bórico:             2.0        BaO: 0.026
Carb. de Bario:          2.0
Caolín PZ:                  5.8
Cuarzo Cerámico:      33.3

Óxido De Estaño:       5.0%
Óxido de Cromo:       0.2%

Si:Al:         16.20
Coef. Exp.:  6.41
P X C:        17.69



RS 11C
Feldespato Yurac:    20.8        Li2O: 0.377             Al2O3: 0.149       SiO2: 2.418
Bicarb. de Sodio:      4.4       Na2O: 0.102              B2O3: 0.062
Carb. de Litio:         10.8        K2O: 0.029
Tiza Cisne:               14.6        MgO: 0.136
Talco Blanco:             6.2        CaO: 0.330
Ácido Bórico:             2.0        BaO: 0.026
Carb. de Bario:          2.0
Caolín PZ:                 5.8
Cuarzo Cerámico:      33.3

Óxido De Estaño:       5.0%
Óxido de Cromo:       0.4%

Si:Al:         16.20
Coef. Exp.:  6.41
P X C:        17.69



Observaciones
La rampa que se utilizó fue la misma que para los rosados de
la sección rampas.

BASES TRANSPARENTES CONO 6-7

Nota:  Existe actualmente un cuestionamiento importante acerca del uso

          de Bario en recipientes que vayan a contener alimentos aunque este

          forme parte de un vidrio estable y bien equilibrado. La polémica

          sigue abierta...

TR 1                                       Fórmula Unitaria

Feldespato Yurac:     40     Na2O: 0.093       Al2O3: 0.324      SiO2: 4.141

Tiza Cisne:               14       K2O: 0.089

Dolomita Blanca:       5       MgO: 0.207

Óxido de Cinc:          1       CaO: 0.565

Arcilla Potter:         14       ZnO: 0.046

Cuarzo Cerámic :     26

Ratio Si:Al: 12.79

Coef. Exp:    6.09

P X C:          7.62

TR 2                                       Fórmula Unitaria
Feldespato Yurac:  31.3           Na2O: 0.199       Al2O3 0.305     SiO2: 3.361
Bicarb. de Sodio:    6.0            K2O:  0.061       B2O3 0.173
Tiza Cisne:              9.6           MgO:  0.187
Talco Blanco:           8.0          CaO:   0.308
Carb. de Bario:       6.6           BaO:   0.121
Óxido de Cinc:        2.8           ZnO:  0.125
Caolín PZ:               9.2
Ácido Bórico:          4.0
Cuarzo Cerámico;  22.6

Óxido de Estaño:      1%
Óxido de Hierro:        1%

Ratio Si-Al: 11.01
Coef. Exp:   6.98
P X C:       12.02

TR 3                                Fórmula Unitaria
Feldespato Sip:    40       Na2O:   0.060          Al2O3:  0.305        SiO2:  2.747
Tiza Cisne:           15         K2O:  0.127
Óxido de Zinc:     10         MgO:  0.079
Arcilla Potter:        5         CaO:  0.374
Caolín PZ:            10         ZnO:  0.359
Cuarzo Cerám:      20

Ratio Si:Al:  9.02
Coef. Exp:   7.13
P X C:         8.04

TR 4                                      Fórmula Unitaria
Feldespato Sip:  30.5           Na2O:  0.063      Al2O3: 0.296      SiO2:3.780
Tiza Cisne:         14.8            K2O:   0.131      B2O3: 0.278
Carb. de Bario:    9.6           MgO:   0.105
Caolin PZ:            8.6           CaO:   0.506
Ácido Bórico:       5.6           BaO:   0.195
Cuarzo Cerám.    30.7

Ratio Si:Al:  12.79
Coef. Exp:     6.76
P X C:          10.48












TR 5                                 Fórmula Unitaria
Feldespato Yurac:  45         Na2O:  0.071      Al2O3:0.296        SiO2: 2.208
Tiza Cisne:            20           K2O:  0.062
Óxido de Cinc:      10           MgO:  0.097
Caolín PZ:             20           CaO:  0.452
Cuarzo Cerámico:    5           ZnO:  0.317

Ratio: Si:Al:  7.45
Coef. Exp:     7.23
P X C:          11.28












TR 6                              Fórmula Unitaria
Carb. de litio:      2.8          Na2O:  0.071     Al2O3: 0.296    SiO2:  2.208
Feldespato Sip;   27.9           K2O:  0.062
Tiza Cisne:          19.4          MgO:   0.097
Carb. de Bario:     9.8          CaO:   0.452
Óxido de Cinc:      5          ZnO:   0.317
Caolín PZ:           21.8
Cuarzo Cerám.     13.4

Ratio: Si:Al:  7.26
Coef. Exp:     7.63
 P X C:         14.69











TR 7                                Fórmula Unitaria
Carb. de Litio:       3.8          Li2O: 0.102        Al2O3:  0.277        SiO2:  1.406
Feldespato Sip:    33.7         Na2O: 0.035
Tiza Cisne:           23.7          K2O: 0.071
Talco Blanco:        38.8         MgO: 0.389
                                          CaO:  0.404
Bentonita:           3%

Ratio: Si-Al:     5.08
Coef.  Exp:      7
P X C:            15.48













TR 8                                   Fórmula Unitaria
Feldespato Sip:  38            Na2O: 0.056         Al2O3: 0.216        SiO2:  2.814
Tiza Cisne:         14             K2O: 0.117
Óxido de Cinc:   12             MgO: 0.072
Arcilla Potter:      6             CaO: 0.338
Cuarzo Cerám.:  30             ZnO: 0.418


Ratio: Si:Al:  13.01
Coef. Exp:      6.97
P X C:            6.57

Observaciones

Vidrio seco para efectos de textura






Tr 9                                                Fórmula Unitaria
Carbonato de Litio:   5.8           Li2O:  0.342         Al203:  0.470     SiO2:   4.013
Feldespato Yurac:     3.2          Na2O:  0.009         B2O3:  0.285
Tiza Cisne:                9.2           K2O:  0.012
Carbonato de Bario:  9.0           MgO:  0.084
Kaolin PZ:               38.1           CaO:  0.353
Ácido Bórico:            5.4           BaO:  0.201
Cuarzo Ceram.:       29.3

Ratio: Si- Al:  8.54
Coef Exp:       5.45

P X C:          14.76

Tr 10                                          Fórmula Unitaria
Carbonato de Litio:   1               Li2O: 0.033        Al2O3: 0.306      SiO2: 1.981
Feldespato Yurac:    43.7           Na20: 0.189

Bicarb. de Sodio:      8.2            K2O: 0.058
Tiza Cisne:              14.9            MgO: 0.212
Talco Blanco:             5.8            CaO: 0.329
Caolin PZ:               12.3            ZnO: 0.178

Óxido de Circonio 15%

Ratio: Si:Al: 6.47
Coef. Exp:   7.98
P X C:        15.07

VIDRIOS BLANCOS CONO 6-7

BL 8                                  Fórmula Unitaria
Feldespato Sip:    60        Na2O:  0.155        Al2O3:  0.766        SiO2: 5.260
Dolomita Blanca:  10          K2O:  0.320
Caolin PZ:            20         MgO:  0.259
Cuarzo Ceram:      10         CaO:  0.266

Óxido de Estaño: 3%

Ratio Si - Al:  6.87
Coef. exp:     6.60
P x C:            2.30

Observaciones:
El óxido de Estaño puede provocar
la separación del vidrio sobre la pieza.
El grosor de la aplicación y el porcentaje
de Estaño son importantes.
Mantener 15 minutos al final de la quema.Enfriar lentamente





BL 9                                  Fórmula Unitaria
Feldespato Sip:     60    Na2O:  0.103        Al2O3: 0.420       SiO2: 3.199
Dolomita Blanca:   20     K2O:  0.211
Cuarzo Ceram:      10     MgO:  0.337
Caolín PZ:             10     CaO:  0.349

Ratio: Si:Al:  7.62
Coef. Exp.:   6.64
P X C:           1.16

Observaciones:
Variación de la receta anterior
Se redujo el caolín y se aumentó
la dolomita.
Vidrio estable
Enfriar lentamente







BL 11                                   Fórmula Unitaria
Feldespato Sip:    35      Na2O: 0.050        Al2O3: 0.198      SiO2:  2.662
Tiza Cisne:           10       K2O:  0.102
Dolomita Blanca:   20      MgO: 0.326
Cuarzo Ceram.      30      CaO:  0.522
Caolín PZ:              5


Ratio: Si:Al:   13.46
Coef. exp.:      6.11
P X C:              4.90











BL 12                                        Fórmula Unitaria
Feldespato Sip:      35       Na2O: 0.050          Al2O3: 0.198        SiO2: 2.662
Tiza Cisne:             10         K2O: 0.102
Dolomita Blanca:    20         MgO: 0.326
Cuarzo Cerámico:   30        CaO:  0.522
Caolin PZ:               5

Óxido de Estaño:  3%

Ratio: Si:Al: 13.46
Coef. Exp:     6.11
P X C:           4.90

Observaciones
El mismo que el anterior mas 3% de estaño










BL 13                                          Fórmula Unitaria
Feldespato Sip:        54      Na2O:   0.092       Al2O3:  0.517         SiO2: 2.901
Tiza Cisne:                 3       K2O:   0.190
Dolomita Blanca:      18       MgO:   0.320
Caolín Pz:                25       CaO:   0.398

Ratio: Si:Al:  5.61
Coef. Exp:     6.73
P X C:           4.15









BL 19                                      Fórmula Unitaria
Feldespato Sip:    40       Na2O:  0.077          Al2O3: 0.337       SiO2:  3.309
Tiza Cisne:           20         K2O:  0.161
Cuarzo Cerám.:    20        MgO:  0.130
Arcilla Potter:       5         CaO:  0.632
Caolin PZ:             5
Óxido de Estaño:  10

Ratio:Si- Al:   9.82
Coef. Exp:      6.40
  P x C:           9.61
















BL 21                                      Fórmula Unitaria
Feldespato Sip:     50          Na2O: 0.077        Al2O3: 0.368       SiO2:0.368
Tiza Cisne:            25           K2O: 0.159
Cuarzo Ceramico:  10           MgO: 0.127
Caolín PZ:             15           CaO: 0.637

Óxido de Estaño:  8%


Ratio: Si-Al:   7.20
Coef. Exp:      7.30
P X C:           12.45









SE 10                                                        Fórmula Unitaria
Bicarbonato de Sodio: 17.2           Na2O: 0.314      Al2O3: 0.055      SiO2: 1.935
Tiza Cisne:                  21.6            K2O: 0.005       B2O3:  0.624
Arcilla Potter:                  8           MgO: 0.118
Acido Bórico:              17.0            CaO: 0.564
Cuarzo Cerámico:        32.4
Óxido de Estaño:           3.8

Óxido de Niquel:             1%


Ratio: Si:Al:  35.08
Coef. Exp.:     7.48
P X C:           23.68












SE 11                                                 Fórmula Unitaria
Tiza Cisne:                          13             Na2O: 0.529        Al2O3: 0.076      SiO2: 33.22
Bicarbonato de sodio:          26.9           K2O: 0.042         B2O3: 0.272
Bentonita PRF:                      2.4          MgO: 0.078
Ácido Bórico:                        7.2          CaO:  0.351
Feldespato Sip:                   12.4
Cuarzo Cerámico:                38.1


Si: Al:      33.22
Coef. Exp: 9.78
P X C:      23.96











SE 19                                                          Fórmula Unitaria
Feldespato Sip:                8.3       Na2O: 0.097      Al2O3: 0.062     SiO2: 22.97
Bicarbonato de Sodio:      8.9         K2O: 0.015       B2O3: 0.363
Tiza Cisne:                     22.5         MgO: 0.083
Caolín PZ:                       6.2         CaO: 0.804
Ácido Bórico:                 17.8
Fosfato de Calcio:          28.2
Cuarzo Cerámico:            5.3
Talco Blanco:                   2.8

Ratio: Si:Al:        7.53
Coef: Exp:           8.55
P X C:               19.16
